В системах отопления регулирование баланса вторичной сети всегда было темой, часто обсуждаемой различными теплопотребляющими единицами. От традиционного ручного регулирования до вспомогательного инструмента регулирования, в практическом применении, есть статические балансировочные клапаны, орифитовые пластины регулирования клапанов, интернет вещей клапанов и т.д.
Описание
маркер
Введение в продукт
В системах отопления регулирование баланса вторичной сети всегда было темой, часто обсуждаемой различными теплопотребляющими единицами. От традиционного ручного регулирования до вспомогательного инструмента регулирования, в практическом применении, есть статические балансировочные клапаны, орифитовые пластины регулирования клапанов, интернет вещей клапанов и т.д.
Использование регуляторов диафрагменных пластин имеет значительные преимущества с точки зрения экономической выгоды и строительства и монтажа. При использовании традиционных клапанов с дирификационными пластинами часто бывает так, что обратная температура воды отдельных установок является низкой или температура внутри помещений отдельных домохозяйств не соответствует стандарту. Причина этого заключается в Том, что расчет диафрагмы клапана диафрагмы основан на длительном сопротивлении каждого участка всей трубопроводной сети. Однако при фактической эксплуатации такие факторы, как срок службы каждой трубопроводной сети, масштабирование и коррозионные условия внутри трубопровода и т.д., в значительной степени ограничивают выбор коэффициента трения, используемого при расчете долгосрочной устойчивости. В результате, при расчете длинного сопротивления коэффициент может быть выбран только консервативно. Это привело к ситуации, когда после реконструкции клапана диафрагмы по всей трубопроводной сети необходимо скорректировать почти 30% диаметров диафрагмы. Однако из-за неизвестных внутренних условий трубопроводной сети регулирование диаметров может быть достигнуто только путем замены диафрагменных пластин, чтобы увеличить диаметры для решения проблемы баланса. Демонтаж и монтаж перфорированных пластин является очень громоздким, трудоемким и трудоемким процессом.
Исходя из этого, возникла идея разработки нового типа контрольного клапана диафрагмы. Концепция конструкции этого клапана заключается в Том, что шар клапана не участвует в правилах, а отвечает только за открытие и закрытие клапана. Во-первых, используйте магнитный ключ управления для разблокировки клапана. Затем используйте выделенный ключ для приведения указателя на стволе клапана в соответствие со степенью открытия клапана и соответствующим значением расхода по шкале (заводской калибровкой является значение расхода при разнице давления 0,1 мпа) для регулировки требуемого расхода и обеспечения распределения по требованию.
Этот новый тип клапана управления пластины orifash имеет модульную конструкцию. Когда он должен быть подключен к интернету вещей, только электрический привод должен быть установлен. Эта модульная конструкция позволяет избежать повторяющихся строительных и ресурсных отходов.
Регулирующий клапан диафрагмы представляет собой высокоэффективный клапан, сочетающий в себе функции расходомеров диафрагмы и шаровых клапанов. Его основная функция заключается в точном регулировании и контроле потока.
Введение в функцию
Регулирование потока и баланс
1. Точное регулирование: регулировка хода ограничивающей поток пластины внутри отверстия для шарика позволяет точно контролировать расход потока. Этот метод регулирования может обеспечить гидравлический баланс между каждым агрегатом, эффективно избегая проблемы конкуренции воды в ближайшем и дальнем конце не становится горячей.
2. Регулирование в полном диапазоне: регулирующий клапан панели orifash имеет отличную регулирующую производительность и способен линейно регулировать расход потока на равном проценте. Удовлетворять различным требованиям к условиям работы в системе отопления и поддерживать стабильную работу системы.
3. Разность давления и контроль расхода: Контрольный клапан диафрагмы пластины может регистрировать разность давления до и после клапана и рассчитывать расход после клапана на основе зоны расхода клапана, обеспечивая точное управление расходом. Чем больше степень открытия пластины ограничения потока, тем медленнее будет скорость потока жидкости и тем меньше будет разность давления. И наоборот, чем меньше отверстие клапана, тем быстрее расход и тем больше разность давления.
Повышение эффективности отопления и потребления энергии
1. Сократить потребление энергии: точно регулируя расход потока, регулирующий клапан диафрагмы пластины может уменьшить излишние потери тепла и повысить эффективность использования энергии системы отопления. Это способствует снижению потребления тепла и затрат на рабочую силу, а также повышению экономической выгоды предприятий.
2. Оптимальное распределение тепла: в балансе вторичной теплосети регулирующий клапан регулирующей пластинчатой фланцы может обеспечить научное и разумное распределение тепла между каждой общиной и единице, что способствует повышению общей эффективности системы отопления.
Структурные и материальные преимущества

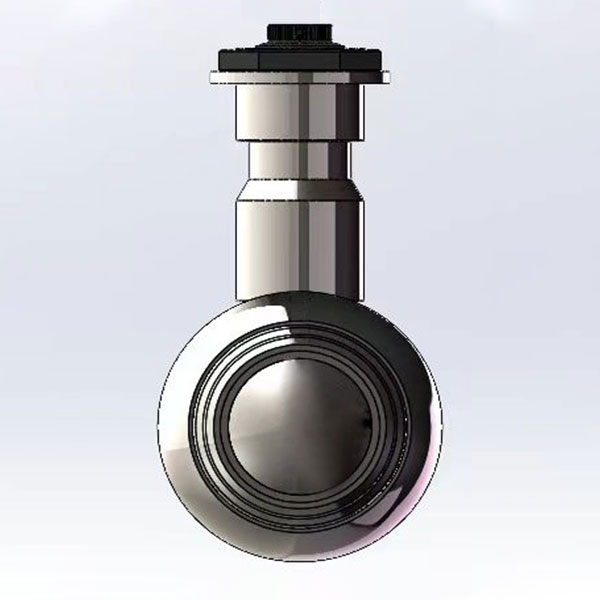

1. Регулирующий клапан с диафрагмой состоит из основных компонентов, таких как корпус клапана, шарик клапана, пластина ограничения потока и шток клапана.
2. Шарик клапана не участвует в регулировании, а отвечает только за открытие и закрытие клапана. Такая конструкция решает проблему возмущения потока, вызванного участием шара клапана в регулировании в обычных сварных шаровых кранах, а также явление заклинивания шара клапана, вызванное коррозией поверхности шара средой, что значительно увеличивает срок службы шарового крана.

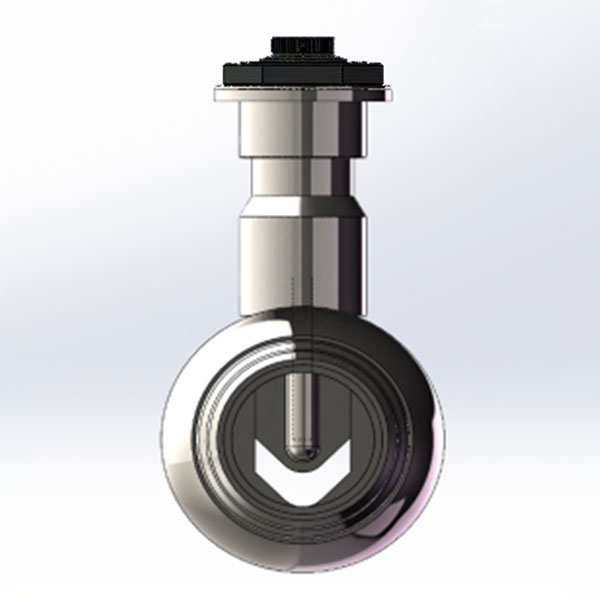

3. Пластина, ограничивающая поток, сконструирована в сферическом отверстии. Шток клапана перемещает коническую пластину ограничения расхода вверх и вниз, регулируя ход (шток в штоке). Эта запатентованная конструкция увеличивает линейную пропускную способность потока воды, имеет функцию предотвращения засорения и в то же время реализует линейное равнопроцентное регулирование.
4. Ключевые компоненты, такие как сердечник клапана, пластина ограничения потока и шток клапана, изготовлены из нержавеющей стали национального стандарта 304 для повышения производительности и срока службы клапана.
5. Сварная конструкция: регулирующий клапан с диафрагмой имеет сварной метод соединения, который удобен для строительства и монтажа и подходит для различных сложных условий работы в системе отопления.
6. Противоугонная конструкция: регулирующий клапан с диафрагмой имеет функцию блокировки для предотвращения гидравлического дисбаланса, вызванного личной регулировкой клапана пользователем.
Резюме
Регулирующий клапан диафрагмы имеет простую конструкцию, удобен в обслуживании и имеет высокую эффективность с точки зрения затрат. На балансе вторичной отопительной сети решающую роль играет регулирующий клапан диафрагмы. Он не только имеет высокую эффективность затрат, но и может точно регулировать расход, обеспечивая сбалансированное функционирование системы отопления, повышая эффективность отопления и использования энергии, а также достижения снижения затрат и повышения эффективности. Между тем, его уникальная структура решает проблему, что традиционные сварные шаровые клапаны часто беспомощны из-за того, что шаровые клапаны затормаживаются во время процесса регулирования, и трубопровод должен быть отрублен, а новый клапан заменен, что приводит к ненужным экономическим потерям.
