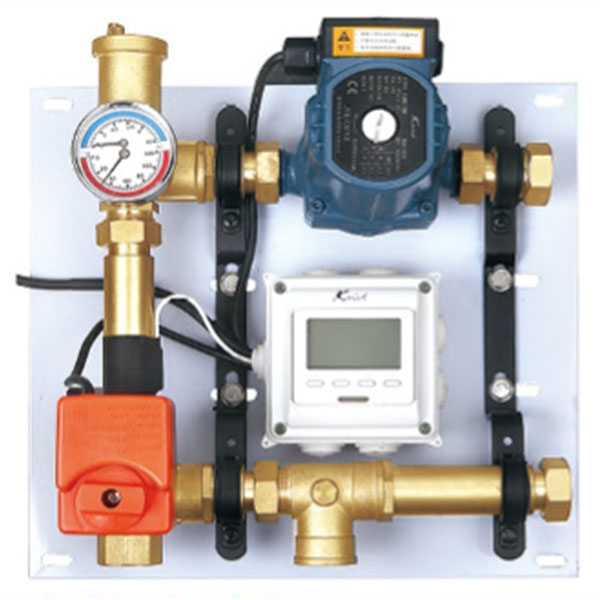

Кайжуйци FM-3820: Система подмеса для тёплого пола
В водяной системе тёплого пола с высокотемпературным теплоснабжением, когда температура воды центрального отопления или настенного котла превышает 60℃, необходимо использовать метод «смешивания и охлаждения воды» для снижения температуры циркулирующей воды напольного отопления, чтобы циркулирующая вода напольного отопления могла работать при постоянном уровне менее 60℃.
Описание
маркер
Обзор продукции
В водяной системе тёплого пола с высокотемпературным теплоснабжением, когда температура воды центрального отопления или настенного котла превышает 60℃, необходимо использовать метод «смешивания и охлаждения воды» для снижения температуры циркулирующей воды напольного отопления, чтобы циркулирующая вода напольного отопления могла работать при постоянном уровне менее 60℃. Убедитесь, что система водяного отопления всегда находится в безопасном, энергосберегающем и комфортном рабочем состоянии.
Безопасность: Если температура воды в системе напольного отопления выше 60℃, это повлияет на срок службы трубопровода и деревянного пола (общий срок службы трубы напольного отопления составляет 50 лет) Энергосбережение и экономия денег: Высокая температура циркулирующей воды в системе напольного отопления приведет к перегреву, что приведет к потере тепловой энергии. Эффект энергосбережения особенно значителен для системы напольного отопления с поквартирным учетом (зарядка теплосчетчика или автономное отопление от настенного котла). Здоровье и комфорт: напольное отопление в соответствии с теорией традиционной китайской медицины, «теплые ноги и верхний прохладный» способ здоровья, такие как температура земли выше 32 ℃ в течение длительного времени, не будет соответствовать требованиям здоровья человека.
Принцип работы
После того, как температура первичной воды превышает заданную, электрический клапан закрывает половину входного потока воды; насос запускает цикл; обратная вода системы поступает в первичную сторону, чтобы повторить цикл для достижения функции охлаждения и смешивания.
Особенности продукта
1. Высокая эффективность, высокая точность контроля температуры, быстрая скорость реакции, отклонение контроля температуры до +-1 ~ 3 ℃. Использование электрических приводов и «пропорционального времени» трехходового смесительного клапана, точное управление соотношением смешивания первичной и вторичной воды.
2. Большой поток, свободный от грязных пробок применимой области не менее 100-200㎡, температура первичной воды не выше 95 ℃.
3. Вся структура герметична, легко установить всю сварку медных труб; простая структура, герметичность, надежность, не легко утечки; заводская комплектация предусматривает левое подключение воды, с возможностью переключения на правое подключение непосредственно на объекте.
4. «Время-пропорциональный» нечеткий контроль технологии, полностью автоматическая работа, программируемый контроллер температуры времени, «время-пропорциональный» нечеткий контроль конца lns-25 типа, может одновременно контролировать комнатную температуру и температуру геотермальной воды.
5. Функция защиты от отключения воды при ограничении температуры (минимальный предел температуры для запуска насоса) может быть установлена для остановки насоса, когда температура труб напольного отопления ниже 35 ℃ (этот параметр может быть изменен на месте).
6. Повышение давления в системе и увеличение расхода. Когда температура воды источника тепла слишком низкая и подача тепловой энергии недостаточна, основной канал трехходового клапана смешивания воды полностью открывается, а внутренний циркуляционный насос увеличивает давление в системе и расход, тем самым увеличивая подачу тепла в систему.
Техническое описание
Цельный кованый распределительный коллектор, изготовленный по передовой технологии высокоплотной горячей ковки, имеет равномерную толщину стенок и плотную структуру без раковин. Основная труба и ответвления соединены бесшовным методом, что исключает протечки. Материал — латунь, соответствующая европейскому международному стандарту CW617N, с наружной поверхностью, обработанной специальным антикоррозийным покрытием. Для точного распределения тепла в системе напольного отопления предустановлены регулировочные клапаны с микрометрической настройкой и шкалой, использующие конструкцию плунжерного регулирования. Резьбовое соединение коллектора с электроприводом соответствует международному стандарту M30×1.5, что обеспечивает совместимость с любыми мировыми брендами. Доступны варианты на 2–7 контуров. Материал корпуса: латунь, уплотнения EPDM. Подключение основной трубы: внутренняя резьба 1". Подключение контуров: наружная резьба 3/4". Рабочая среда: вода. Максимальное давление: 10 bar. Температурный диапазон: 0–100°C
Гидравлические характеристики
Для расчёта гидравлических параметров системы напольного отопления необходимо суммировать потери давления в распределительном коллекторе, соединительных элементах и регулирующей арматуре.
На графике ниже показано распределение потерь давления в коллекторе и присоединительных компонентах.
